Informations sur le produit
Installation polyvalente et fonctionnement sans faille des rideaux d'air
Le rideau d’air peut être installé visiblement à la verticale, à l’horizontale ou dissimulé dans le mur ou le plafond s’il est équipé d’embouts allongés. Avec l’ASE K, vous pouvez faire fonctionner plusieurs rideaux d’air simultanément. L’unité est reliée à un ou plusieurs rideaux d’air, et la longueur du rideau peut être facilement ajustée à la largeur et à la hauteur de l’ouverture. Les rideaux d’air innovants sont équipés de notre embout unique Airstop avec technologie de jet de lame. Le rideau d’air est livré avec ou sans chauffage, et la puissance peut être personnalisée en fonction des conditions sur site.
Tambours de rideau d'air

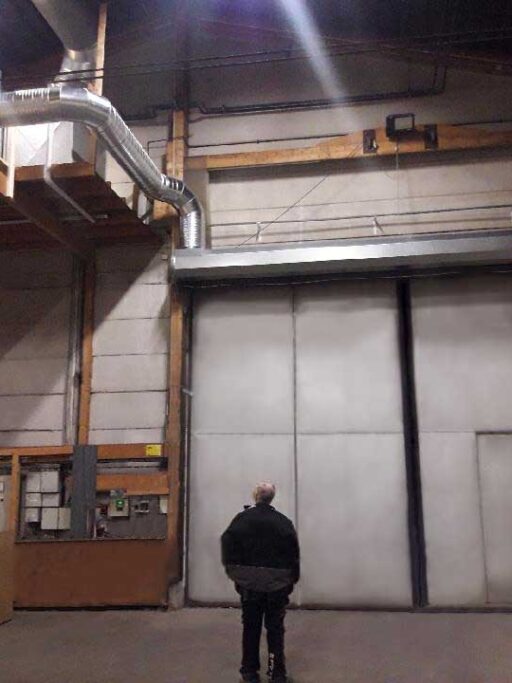

Les portes industrielles ASE-K Large sont disponibles avec des tambours de rideau d’air de ⌀400 mm pour un montage en hauteur et de ⌀315 mm pour des tambours de rideau d’air à double position.
Pour les débits d’air plus ou moins importants, nous proposons les modèles standard S.⌀315 et S.⌀400. Nous avons également des tambours de rideau d’air circulaires (C.⌀315, et C.⌀400) pour des exigences d’installation spécifiques, ainsi que des modèles carrés et rectangulaires (F.315, et F.400) pour répondre à des conditions uniques. Pour les installations de hauteur limitée, par exemple entre un plafond suspendu et une porte, nous pouvons concevoir des tambours de rideau d’air de faible hauteur totale.
Nous offrons également une certaine flexibilité dans l’installation. Le conduit en spirale de l’unité de ventilation peut être raccordé à n’importe quel point du tambour du rideau d’air, et le tambour peut être équipé d’un embout allongé pour faciliter l’intégration dans les plafonds suspendus.
Contactez nous :
Si vous avez des exigences particulières en matière d’installation, n’hésitez pas à nous contacter. Nous nous ferons un plaisir de vous aider à trouver la solution de rideau d’air idéale.
Des options de personnalisation infinies
- Vous avez le choix entre deux tailles différentes de ventilateurs, avec des capacités allant de 10 000 m³/h à 13 000 m³/h.
- L’unité de ventilation est isolée pour une efficacité énergétique optimale.
- Installez des rideaux d’air verticaux ou suspendus, en fonction de vos préférences et de vos besoins.
- L’unité de ventilation autonome offre des performances élevées pour garantir l’efficacité et la fiabilité.
- La technologie avancée du jet de lame permet de contrôler efficacement le jet d’air pour obtenir les meilleurs résultats.
- L’unité a la capacité de faire fonctionner un ou plusieurs rideaux d’air, ce qui offre une plus grande flexibilité.
- Choisissez entre le chauffage électrique, le chauffage de l’eau ou l’absence de chauffage pour adapter la solution à vos besoins spécifiques.
- La solution de chauffage à l’eau comprend des filtres à air pour une qualité d’air optimale.
- Convient pour des hauteurs de porte allant jusqu’à environ 6 mètres.
- Disponible dans toutes les couleurs RAL ou en acier inoxydable.
Avec le rideau d’air ASE K, vous disposez d’une solution adaptée et performante pour optimiser la climatisation au niveau de toutes les ouvertures de portes et entrées. Contactez-nous dès aujourd’hui pour discuter de la manière dont nous pouvons adapter le système à vos besoins exacts et améliorer l’efficacité de votre entreprise.
Données techniques
| ASE 500K-3 | ASE 500K-4 | |
|---|---|---|
| Type d’installation | Ventilateur avec rideau d’air | Ventilateur avec rideau d’air |
| Hauteur maximale de la porte (*) | 6 mètres | 6 mètres |
| Couleur standard (tambour rideau d’air) | RAL 9010 | RAL 9010 |
| Matériel standard (boite ventilateur) | Galvanisé | Galvanisé |
| Longueur tambour de rideau OL (**) | Largeur de la porte + env. 100mm | Largeur de la porte + env. 100mm |
Longueur Tambours de rideau DD (**) | Hauteur de la porte + env. 50 mm | Hauteur de la porte + env. 50 mm |
Dimensions Tambour de rideau OL (***) | 400mm | 400mm |
Dimensions Tambours de rideau DD (***) | 315mm | 400mm |
| Longueur (boite ventilateur) | Voir le dessin | Voir le dessin |
| Hauteur (boite ventilateur) | Voir le dessin | Voir le dessin |
| Profondeur (boite ventilateur) | Voir le dessin | Voir le dessin |
| Débit d’air | 10 000 m³/h | 13 000 m³/h |
| Embout | Airstop | Airstop |
| Tension V | 400 | 400 |
| Puissance du moteur kW | 11,7 | 15,6 |
| Courant du moteur A | 17,4 | 23,2 |
| Fréquence Hz | 50 | 50 |
| IP | 54 | 54 |
(**) Tambour à rideau d’air horizontal = OL et tamboursvrideau d’air double debout = DD
(***) Diamètre = Taille de raccordement du tambour du rideau d’air
